Навесной самоочищающийся фильтр

Достоинства аппарата

Настенный механический самоочищающийся фильтр НМСФ с вертикальными картриджами для процессов сварки, зачистки и других видов пыли с начальной концентрацией до 2 г/м³.

Фильтр предназначен для очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.

Комплектуется встроенным вентилятором в шумопоглощающем кожухе. Не требует установки глушителя шума благодаря особой конструкции выходного патрубка. Очищенный воздух направляется строго вверх, что исключает сквозняки и обеспечивает комфортные условия для персонала. Агрегаты НМСФ выпускаются в исполнениях: для подключения одного либо двух вытяжных устройств 160 мм или одного устройства 200 мм. Предусмотрен вариант крепления фильтров на стандартной напольной подставке.

Области применения

Сварочные процессы

Зачистка, шлифовка, обработка поверхностей

Ограничения

Окружающая среда и очищаемый воздух не должны быть взрывоопасными и содержать агрессивные вещества и газы, а также пыль склонную к тлению и самовозгоранию.

Преимущества

Различные варианты установки — навесная конструкция для экономии пространства, напольная подставка для установки фильтра в любом месте.

Отдельный шкаф управления для монтажа в удобном месте

4 типа фильтрующих тканей для различных применений

Вертикальное расположение фильтрующих картриджей

Быстрая и простая замена фильтрующих картриджей

Надежная вставка рассекатель вместо вращающихся сопел

Крепление вытяжных устройств непосредственно к фильтру

Удобная и безопасная система отсоединения пылесборников

Интеллектуальная система очистки с Δр-функцией

Наличие моделей со встроенным компрессором

Низкий уровень шума встроенного вентилятора

Влагомаслоотделитель с редуктором и манометром в комплекте (для моделей без компрессора)

Новый контроллер управления с текстовым дисплеем

Цифровая индикация загрязненности картриджа на дисплее

Светозвуковая сигнализация

Устройство и принцип работы

Фильтр представляет собой навесную сборную установку, которая включает в себя:

металлический корпус, разделенный внутренней перегородкой на камеры неочищенного и очищенного газа, предназначенный для вертикального размещения двух фильтровальных элементов;

цилиндрический фильтровальный элемент с гофрированной (складчатой) фильтрующей поверхностью, которая дополнительно имеет синусоидальное тиснение, обеспечивающее высокую эффективность отделения частиц пыли с поверхности фильтрующего материала при встряхивании, а также предотвращает уменьшение активной площади фильтрации из-за смыкания стенок гофр за счет разрежения работающего вентилятора;

автоматическую систему регенерации картриджей, не требующую остановки вентилятора (очистка картриджей осуществляется при помощи обратной продувки импульсами сжатого воздуха);

встроенный безмасляный компрессор (модели НМСФ-2ХХХ-К) для обслуживания рабочих мест, не оснащенных сетью сжатого воздуха;

встроенный вентилятор в шумопоглощающем корпусе, с выходом очищенного воздуха вверх, исключающим дискомфорт для персонала из-за образования сквозняков.

Фильтр управляется пультом управления, который оснащен специальным контроллером с ΔР-функцией.

Контроллер запускает очистку картриджей при достижении определённого значения перепада давления. Пульт управления в форме металлического шкафа устанавливается отдельно от фильтра (рядом с ним) в доступном для персонала месте.

Фильтры специально спроектированы для совместной работы с вытяжными устройствами серии KUA производства АО «СовПлим», которые крепятся непосредственно к патрубку входного блока, либо другими вытяжными устройствами (FM, UK или воздуховодами), которые монтируются рядом с фильтром.

Для случаев, когда монтаж фильтра на стене или других вертикальных поверхностях производственных помещений затруднен либо невозможен, предусмотрена возможность его установки на напольной подставке.

Требования к климатическим условиям

Принцип работы

Воздушно-пылевой поток под действием разрежения, создаваемого встроенным вентилятором (поз. 6), всасывается через воздухоприемную воронку вытяжного устройства. Загрязненный воздух огибает защитный экран-отбойник (поз. 4), который задерживает крупные частицы загрязнений и равномерно распределяет поток, поступающий в фильтровальную камеру. Далее воздух проходит сквозь фильтровальный материал картриджей (поз. 8), мелкодисперсные загрязнения оседают на их поверхности, а очищенный воздух через выходное отверстие в верхней плоскости фильтра поступает обратно в помещение.

В процессе эксплуатации пылевой слой на поверхности картриджей утолщается, сопротивление растет, требуется регенерация.

Очистка запыленных картриджей осуществляется обратной продувкой импульсами сжатого воздуха. Процесс очистки автоматизирован. Алгоритмом очистки управляет контроллер с ΔР-функцией, входящий в состав пульта управления. Контроллер определяет перепад давления (ΔР) между камерами неочищенного и очищенного воздуха при помощи встроенного электронного дифференциального манометра. При достижении определенного уровня ΔР запускается очистка.

Равномерное распределение потока сжатого воздуха по всей внутренней поверхности картриджей обеспечивается при помощи вставки-обтекателя.

В результате импульсной продувки осевшие на поверхности картриджей частицы отделяются и осыпаются в пылесборник (поз. 1).

Сжатый воздух к фильтру без встроенного компрессора подается от заводской сети сжатого воздуха. Для защиты фильтра от загрязнений и влаги, присутствующих в сжатом воздухе, применяется влагомаслоотделитель (ВМО), установленный на корпусе фильтра (поз. 10).

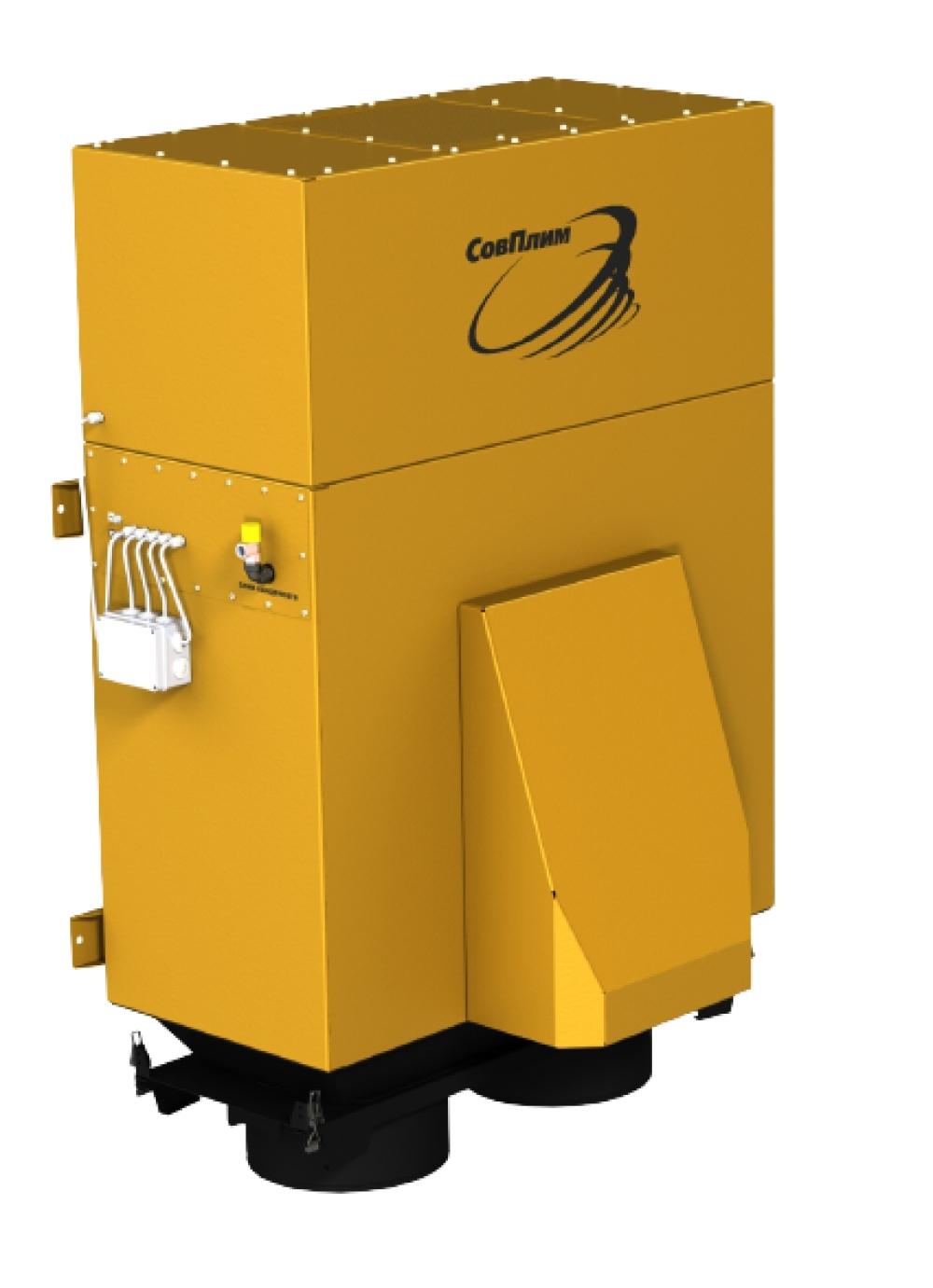

Общий вид и основные составные части фильтра

Технические характеристики

Модельный ряд НМСФ-2

Комплект поставки

• Пульт управления с дисплеем, контроллером с ΔP-функцией и встроенным электронным дифференциальным манометром, пускателем с тепловым реле;
• Вентилятор в шумопоглощающем кожухе;
• Пылесборник подвесной, емкость 22 л. — 2 шт;
• Картридж фильтрующий, 12 м² — 2 шт;
• Влагомаслоотделитель для сжатого воздуха с регулятором давления и манометром;
• Блок входной:
— с двумя отверстиями Ø160 мм для KUA-M-XH(L) (в моделях НМСФ-2х160 и НМСФ-2х160-К);
— с одним отверстием Ø200 мм для KUA-200-XH(L) (в моделях НМСФ-200 и НМСФ-200-К);
• Встроенный компрессор (в моделях с индексом «К»).

Не входит в комплект поставки (заказывается отдельно):
• Вытяжные устройства:
— Ø160 мм — 2 шт. (в моделях НМСФ-2х160 и НМСФ-2х160-К);
— Ø200 мм — 1 шт. (в моделях НМСФ-200 и НМСФ-200-К);
• Патрубки (если вытяжные устройства крепятся рядом с фильтром):
— ПБ-160 – 2 шт. (в моделях НМСФ-2х160 и НМСФ-2х160-К);
— ПБ-200 – 1 шт. (в моделях НМСФ-200 и НМСФ-200-К);
• Компрессор сжатого воздуха (в моделях без индекса «К»).
